国产精品扒开腿做爽爽爽视频,美女脱了内裤给男生摸,ysl热门蜜桃色m6w,光棍天堂看片在线观看

　　1

　　引子

　　GB50108-2008《地下工程防水技術(shù)規(guī)范》1.0.3條高度概括：地下工程防水的設(shè)計和施工應遵循“防、排、截、堵相結(jié)合，剛?cè)嵯酀?、因地制宜、綜合治理”的原則。其中“剛?cè)嵯酀痹瓌t，體現(xiàn)了剛性防水材料在防水設(shè)防中的地位。比如防水混凝土，迎水面混凝土采用防水混凝土再配合柔性防水材料包裹。甚至可以說，在防水工程中的防水混凝土對整個防水系統(tǒng)起到很大的決定性作用，

　　2

　　何為剛性防水材料

　　剛性防水材料是指以膠凝材料（如水泥）、砂、石為原料或摻入少量外加劑，高分子聚合物等材料，通過調(diào)整配合比，抑制或減少孔隙率，改變孔隙特征，增加各種材料界面間的密實性等方法配置而成的具有一定抗?jié)B能力的防水混凝土、防水砂漿以及其他剛性防水材料或涂層。

　　剛性防水材料分類如下

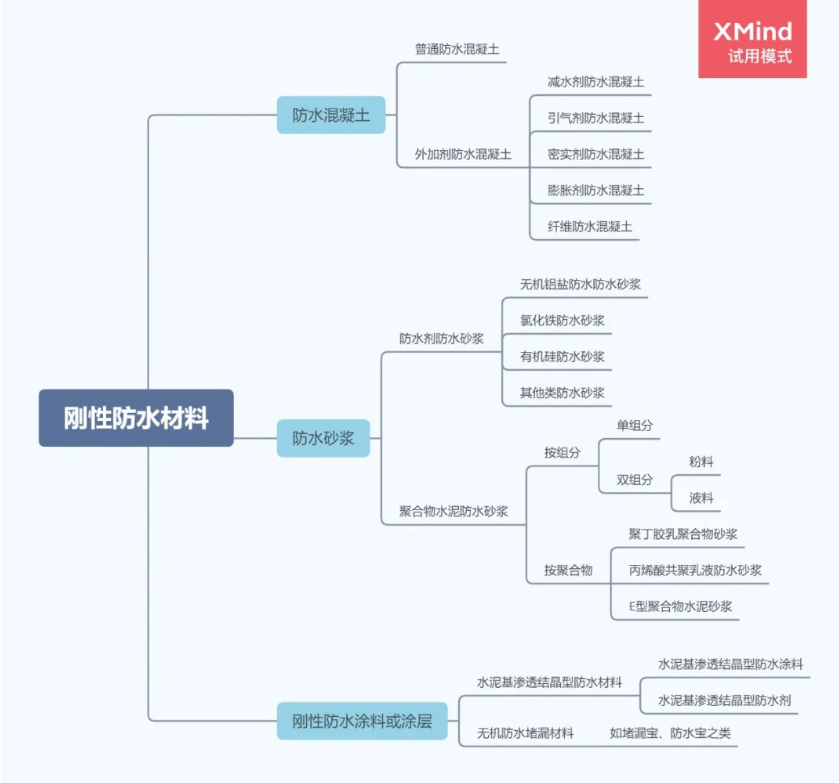

　　剛性防水材料分類圖

　　3

　　剛性防水材料介紹

　　2.1防水混凝土

　　防水混凝土可通過調(diào)整配合比，或摻加外加劑、摻合料等措施配制而成，其抗?jié)B等級不得小于P6，表示根據(jù)混凝土試件在抗?jié)B試驗時所能承受的***大水壓力能抵抗0.6MPa。

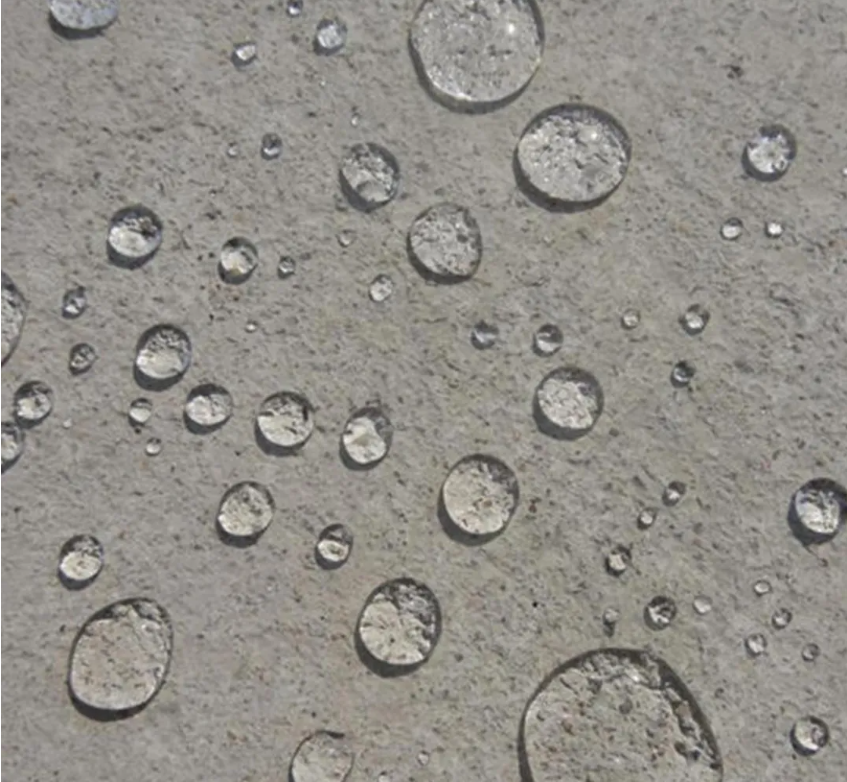

　　防水混凝土（網(wǎng)絡(luò)圖）

　　混凝土的抗?jié)B等級與工程埋置深度有關(guān)，對應如下：

　　在工程中防水混凝土的地位很高，較多的防水工程其主體結(jié)構(gòu)都應選用。依據(jù)GB50108-2008《地下工程防水技術(shù)規(guī)范》規(guī)定：

　　（1）明挖法地下工程當防水等級為一級、二級、三級時，應選用防水混凝土，防水等級為四級時，宜選用防水混凝土。

　?。?）暗挖法地下工程防當防水等級為一級，襯砌結(jié)構(gòu)必選防水混凝土。二級應選防水混凝土，三級、四級宜選防水混凝土。

　　2.2防水砂漿

　　這類防水砂漿分兩種，摻加防水劑的防水砂漿和聚合物水泥防水砂漿。

　　防水砂漿是典型的剛性防水層，俗稱“砂漿抹面”，可用于不受振動和有一定剛度的混凝土或磚石砌體的迎水面或背水面。不適合用于變形較大或可能發(fā)生不均勻沉降或溫度高于80℃的地下工程防水。

　　按施工方法分高壓噴槍機械施工（靠密實性達到發(fā)生效果，用于混凝土工程補強。如地下工程噴射防水混凝土）和人工抹面（靠摻加某種外加劑，提高水泥砂漿密實性或改善砂漿抗裂性達到防水抗?jié)B效果）兩種。

　　聚合物水泥防水砂漿常見有聚丁膠乳聚合物砂漿、丙烯酸共聚乳液防水砂漿、纖維聚合物水泥砂漿等。

　　聚合物水泥防水砂漿厚度單層施工宜為6~8mm，雙層施工宜為10~12mm；摻加防水劑的防水砂漿施工厚度一般18mm~20mm。

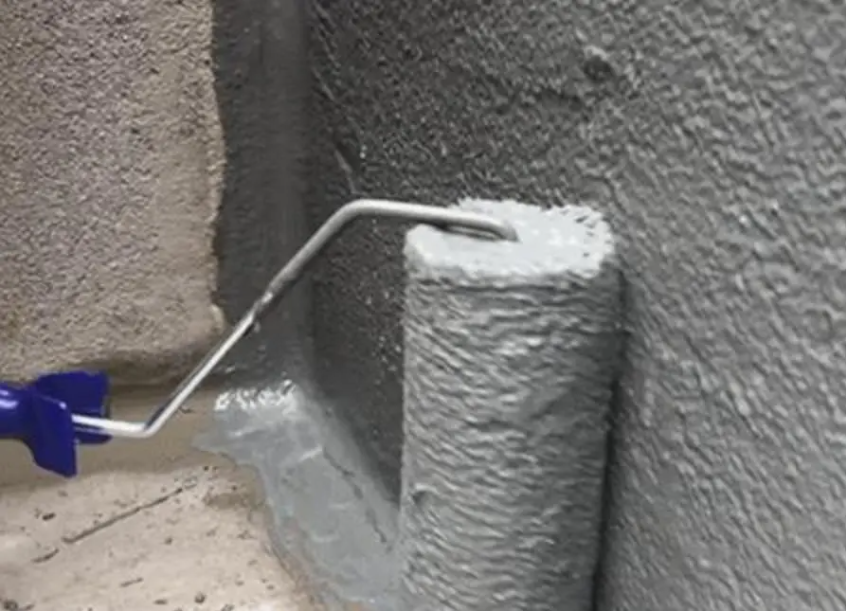

　　防水砂漿施工（網(wǎng)絡(luò)圖）

　　在2017年的全國一級建造師考試中，防水砂漿成為大題考點。

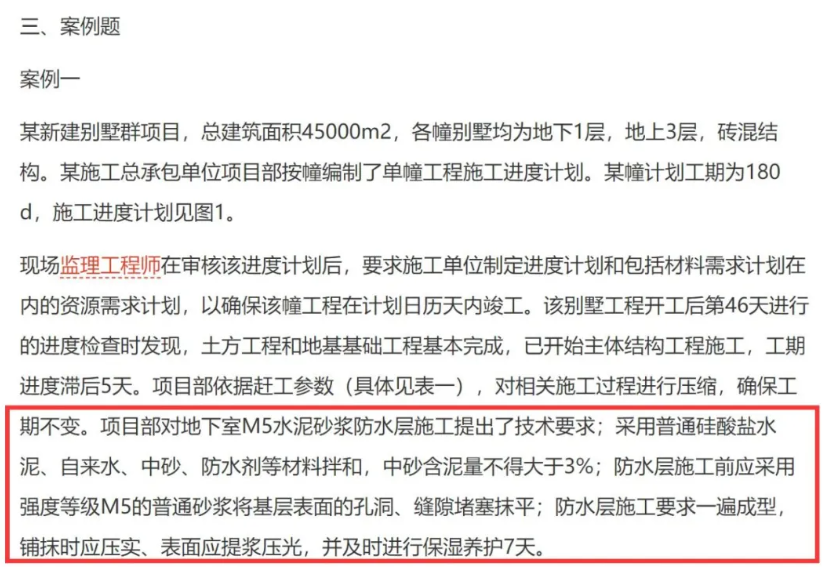

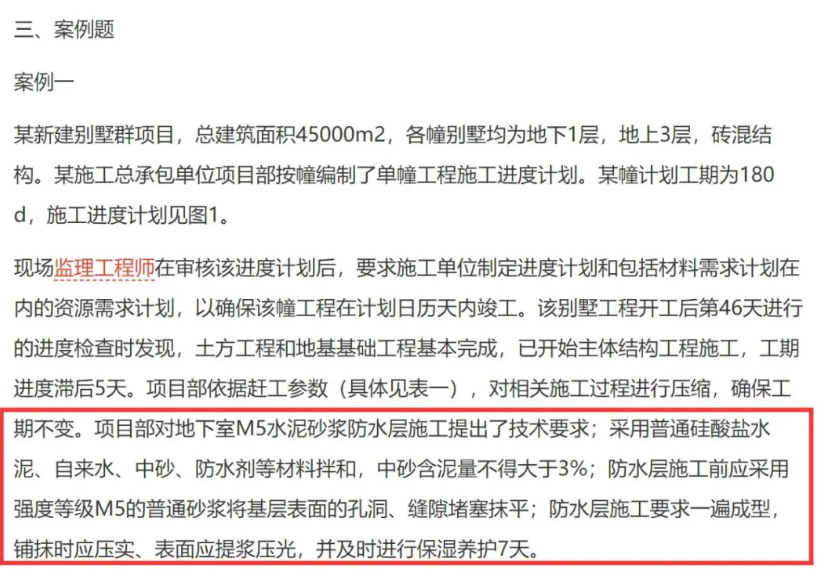

　　題干闡述：

　　項目部對地下室M5水泥砂漿防水層施工提出了技術(shù)要求：

　　采用普通硅酸鹽水泥、自來水、中砂、防水劑等材料拌合，中砂含泥量不得大于3%；

　　防水層施工前應采用強度等級M5的普通砂漿將基層表面的孔洞、縫隙堵塞抹平；

　　防水層施工要求一遍成型，鋪抹時應壓實、表面應提漿壓光，并及時進行保濕養(yǎng)護7天。

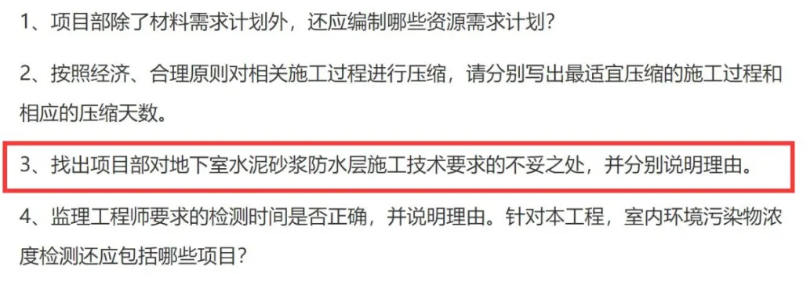

　　問，找出項目部對地下室水泥砂漿防水層施工技術(shù)要求的不妥指出，并分別說明理由。

　　答：采用硅酸鹽水泥、普通硅酸鹽水泥或特種水泥都可以。

　　但自來水描述不妥，應為符合國家現(xiàn)行標準的自來水或飲用水；

　　中砂含泥量不應大于1%。（防水混凝土的中砂含泥量是不應大于3%，泥塊含量不應大于1%）

　　防水層施工前不可采用普通砂漿填塞孔洞、縫隙，而應采用與防水層相同的防水砂漿堵塞并抹平。

　　防水砂漿施工不可一遍成型。而應分層鋪抹或噴射；

　　凡是與防水有關(guān)的混凝土或砂漿養(yǎng)護，7d是不夠的。水泥砂漿防水層終凝后，應及時進行養(yǎng)護，養(yǎng)護時間不少于14d，養(yǎng)護溫度不宜低于5℃。

　　2.3剛性防水材料或涂層

　　2.3.1水泥基滲透結(jié)晶型防水材料

　　水泥基滲透結(jié)晶型防水材料是一種剛性防水材料，與水可發(fā)生反應，材料中含有的活性化學物質(zhì)通過水作為載體，在混凝土中滲透形成不溶于水的針狀結(jié)晶體，填塞毛細孔道和微細縫隙，使混凝土致密，從而提高防滲能力。

　　水泥基滲透結(jié)晶型防水涂料粉料（網(wǎng)絡(luò)圖）

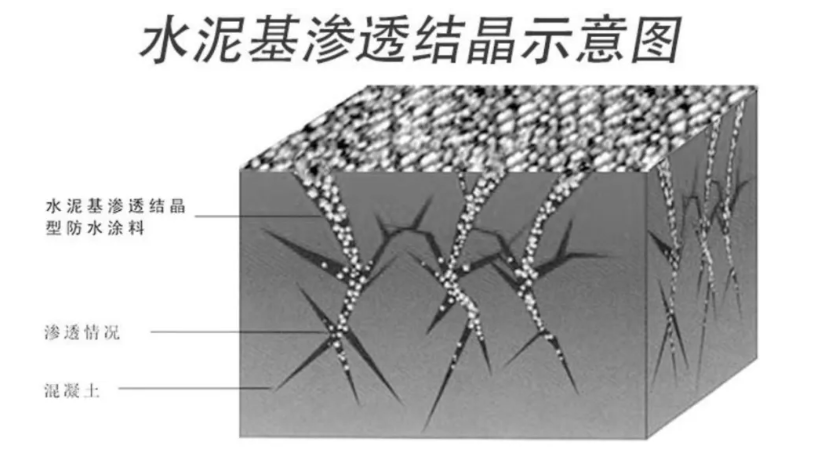

　　滲透結(jié)晶示意圖（網(wǎng)絡(luò)圖）

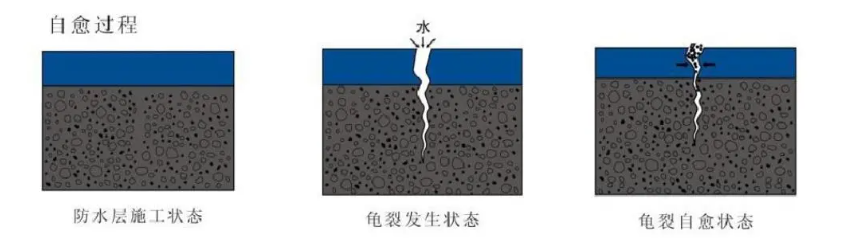

　　水泥基滲透結(jié)晶型防水涂料“自愈”（滲透結(jié)晶

　　當然對自愈這個裂縫是有要求的，不能過大。

　　水泥基滲透結(jié)晶型防水涂料以硅酸鹽水泥、石英砂為主要成分，摻入一定量的活性化學物質(zhì)制成的粉狀材料，經(jīng)與水拌合后調(diào)配成可刷涂或噴涂在水泥混凝土表面的漿料；亦可采用干撒壓入未完全凝固的水泥混凝土表面。

　　水泥基滲透結(jié)晶型防水劑，以硅酸鹽水泥和活性化學物質(zhì)為主要成分制成的粉狀材料，摻入水泥混凝土拌合物中使用。

　　這些活性化學物質(zhì)（Activatedchemicaladditive）是由堿金屬鹽或堿土金屬鹽、絡(luò)合化合物等復配而成，具有較強的滲透性，能與水泥的水化產(chǎn)物發(fā)生反應而生成針狀晶體的化學物質(zhì)。

　　該材料按施工方法分為兩種，水泥基滲透結(jié)晶型防水涂料和水泥基滲透結(jié)晶型防水劑。

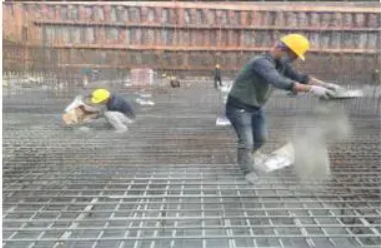

　　干撒法施工圖（網(wǎng)絡(luò)圖）

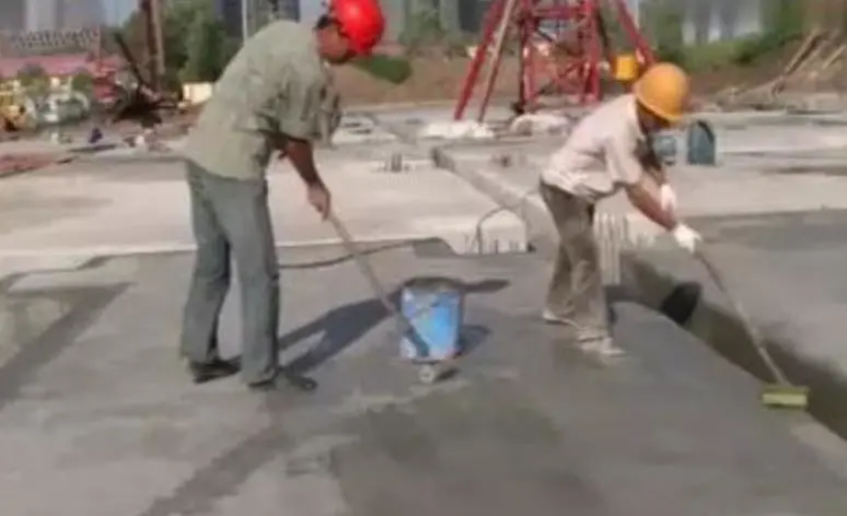

　　涂刷法施工圖（網(wǎng)絡(luò)圖片）

　　在實際防水工程設(shè)計中，水泥基滲透結(jié)晶型防水涂料非常適合用于地下室底板樁頭處理，這也是GB50108的推薦做法，同時在比較新的19J302《城市綜合管廊工程防水構(gòu)造》8.7.1規(guī)定“嚴禁在樁頭頂部涂覆柔性防水材料”，進一步鞏固了水泥基滲透結(jié)晶型防水涂料在樁頭處理的地位。但也有一些項目將水泥基滲透結(jié)晶型防水涂料直接設(shè)計為地下室底板的單獨一道防水層，作為一道防水處理，這種設(shè)計不是***好的選擇。在《建筑與市政工程防水通用規(guī)范》（征求意見稿）表4.2.1后規(guī)定，“防水砂漿及水泥基滲透結(jié)晶型防水涂料不得單獨作為一道防水層使用”，言下之意是要與其他防水層復合設(shè)防使用。

　　4

　　結(jié)語

　　當然，水泥基類的防水涂料，如聚合物水泥防水涂料等材料它到底算剛還是算柔，這個不宜劃清界限，也不好劃。有些宣稱它是柔性防水涂料，是不嚴謹?shù)?，我們姑且稱為偏剛性防水材料吧。

　　“海納百川，有容乃大；壁立千仞，無欲則剛”。剛性防水材料在防水工程中起到了很大的作用，他們有的是大廈之骨架，有的承受巨大壓力。讓我們感恩這個時代。沒有輕松的成就，唯有踏實的付出。隨著科學技術(shù)的發(fā)展，“F林新葉催陳葉，流水前波讓后波?！庇泻芏嘈碌膭傂圆牧弦苍诟吨T應用，畢竟這個世界***不變的就是“變化”！

　　參考資料

　　全國一級建造師執(zhí)業(yè)資格考試用書《建筑工程管理與實務(wù)》（2017版）

　　《防水工》許寧主編中國建筑出版社

　　文中圖片文字有些來自網(wǎng)絡(luò)，有些標明了參考出處。版權(quán)歸作者所有，如有侵權(quán)，請聯(lián)系刪除。
